Мы производим инновационные, высокоэффективные кабельные аксессуары для средневольтных электрических сетей, основанные на применении системы регулирования напряжённости поля, разработанной Cellpack.

Основной изоляционный материал, используемый в гибридных штекерных проходных и переходных муфтах, состоит из комбинации термоусаживаемых трубок в телескопической форме. Изоляционные материалы изготавливаются из высокоэффективных полимерных материалов с соответствующими добавками. В результате система соединения может быть установлена и подвергнута термоусадке на жилы кабеля для того, чтобы при проведении монтажа соединение из исходной позиции происходило безопасно, быстро и легко.

Размеры трубки выбираются для того, чтобы гарантировать определённую толщину стенки изоляции для соответствующего уровня напряжения и поперечного сечения кабеля. Установка компонента стресс-контроля достигается путём надвижки элементов этого устройства, изготовленных из силиконового каучука, на подготовленный конец кабеля, используя запатентованное надвижное вспомогательное устройство. Специальная заполняющая лента, обладающая исключительной диэлектрической прочностью и маслостойкими характеристиками, используется для ограничения напряжённости поля вокруг коннекторов и для предотвращения образования воздушных карманов. Монтаж безопасный, быстрый и лёгкий благодаря совместимости всех компонентов системы.

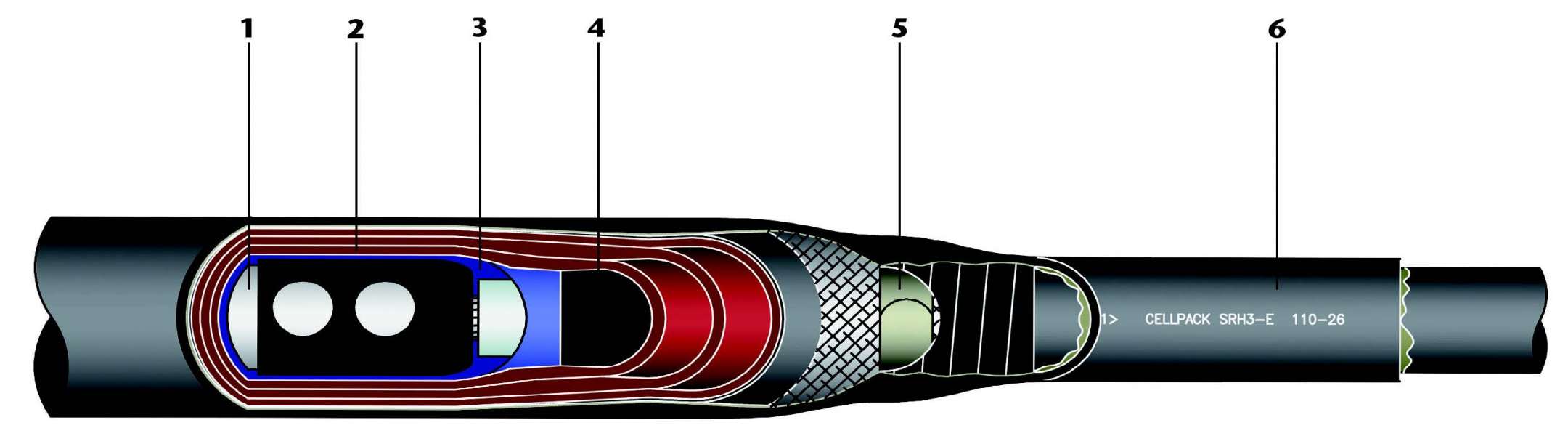

Чертёж соединительной муфты типа CHMSV:


1. Коннектор
2. Лента регулирующая электрическое поле
3. Изоляция муфты
4. Элемент устройства стресс-контроля
5. Непрерывный экран
6. Внешняя оболочка

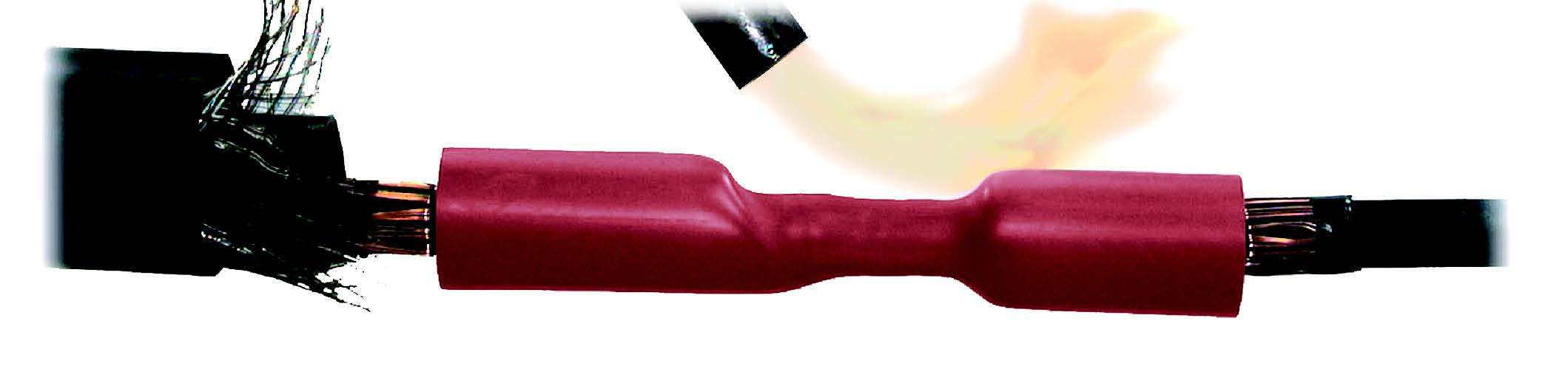

Непрерывность экрана для одножильных кабелей достигается согласно текущим стандартам посредством применения рукава из медной оплётки, который присоединяется к меднопроволочному и/или ленточному экрану с использованием нажимных пружин. Другие типы экранированных соединений доступны по запросу. Термоусаживаемая трубка с включённым в неё термоплавким клеем, разработанная специально для внешней оболочки и обладающая очень высокой механической прочностью, гарантирует надёжную герметизацию.

Система гибридных концевых муфт

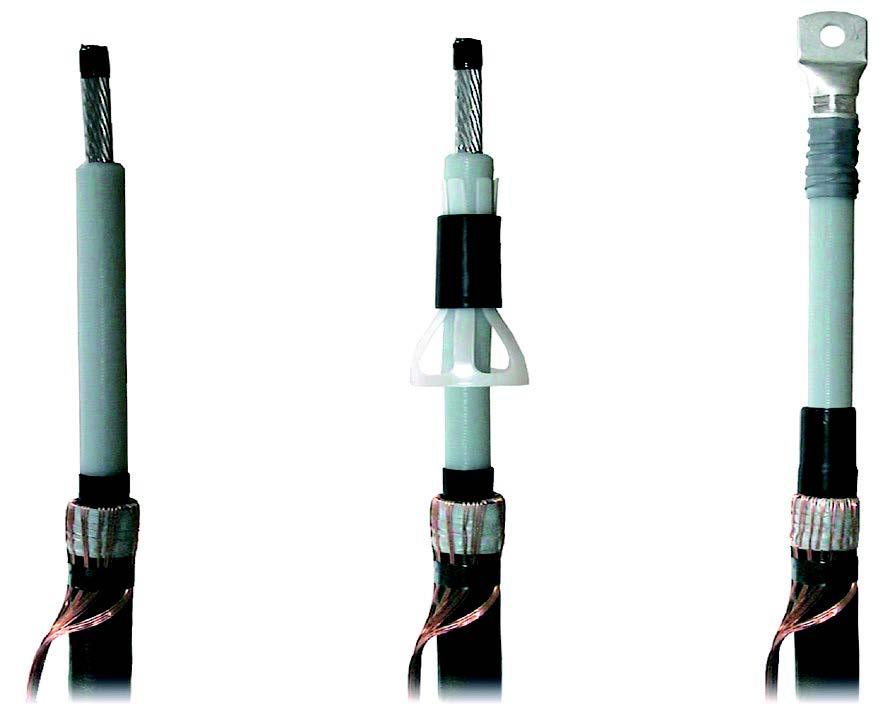

Установка компонента стресс-контроля в кабельных концевых муфтах достигается тем же путём, что и в гибридных соединительных – простой надвижкой прошедших испытания элементов устройства стресс-контроля, изготовленных из силиконового каучука, на конец кабеля с использованием запатентованного надвижного вспомогательного устройства.

Герметизирующая лента – ещё один хорошо зарекомендовавший себя продукт – оборачивается вокруг экрана и наконечника кабеля с тем, чтобы обеспечить надёжную герметизацию. Термоусаживаемый распределительный колпачок с включённым в него термоплавким клеем обеспечивает надёжную герметизацию для распределительного коннектора и оболочки кабеля в области распределения трёхжильных кабелей.

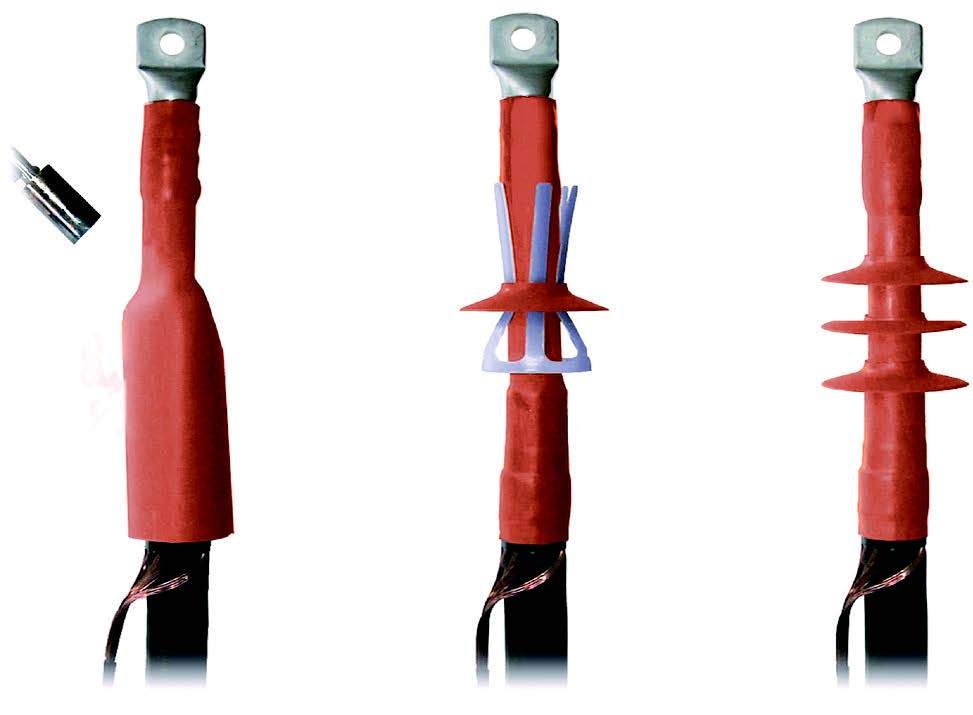

Основным изоляционным материалом, используемым в концевых муфтах,являются термоусаживаемые трубки, которые изготавливаются из высокоэффективных, устойчивых к появлению «дорожек» тока (явлению «трэкинга») полимерных материалов. Для того, чтобы установить необходимые длины пути тока утечки высокоэластичные экраны, изготовленные из силиконового каучука, устойчивого к явлению «трэкинга», помещаются на трубки после усадки. Опять же, применение запатентованного надвижного вспомогательного устройства гарантирует безопасное, быстрое и лёгкое проведение монтажа.

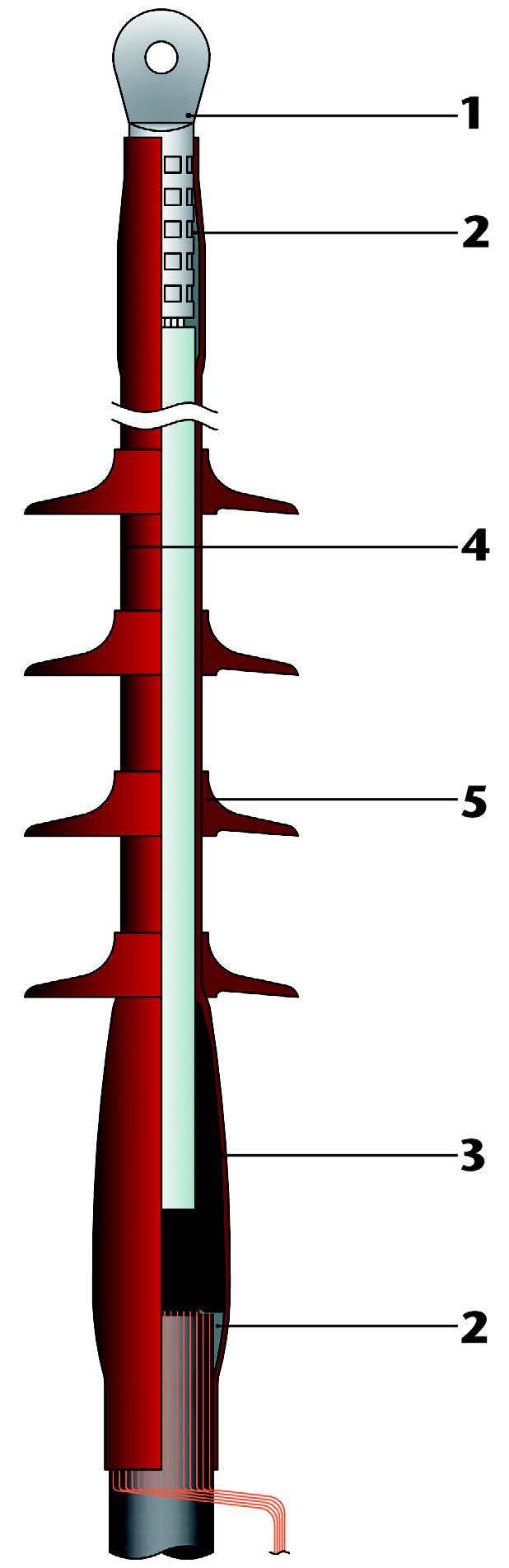

Чертёж концевой муфты типа СНЕ:

1. Наконечник кабеля
2. Герметик
3. Элемент устройства стресс-контроля
4. Внешняя трубка устойчивая к утечке тока
5. Силиконовый экран устойчивый к утечке тока

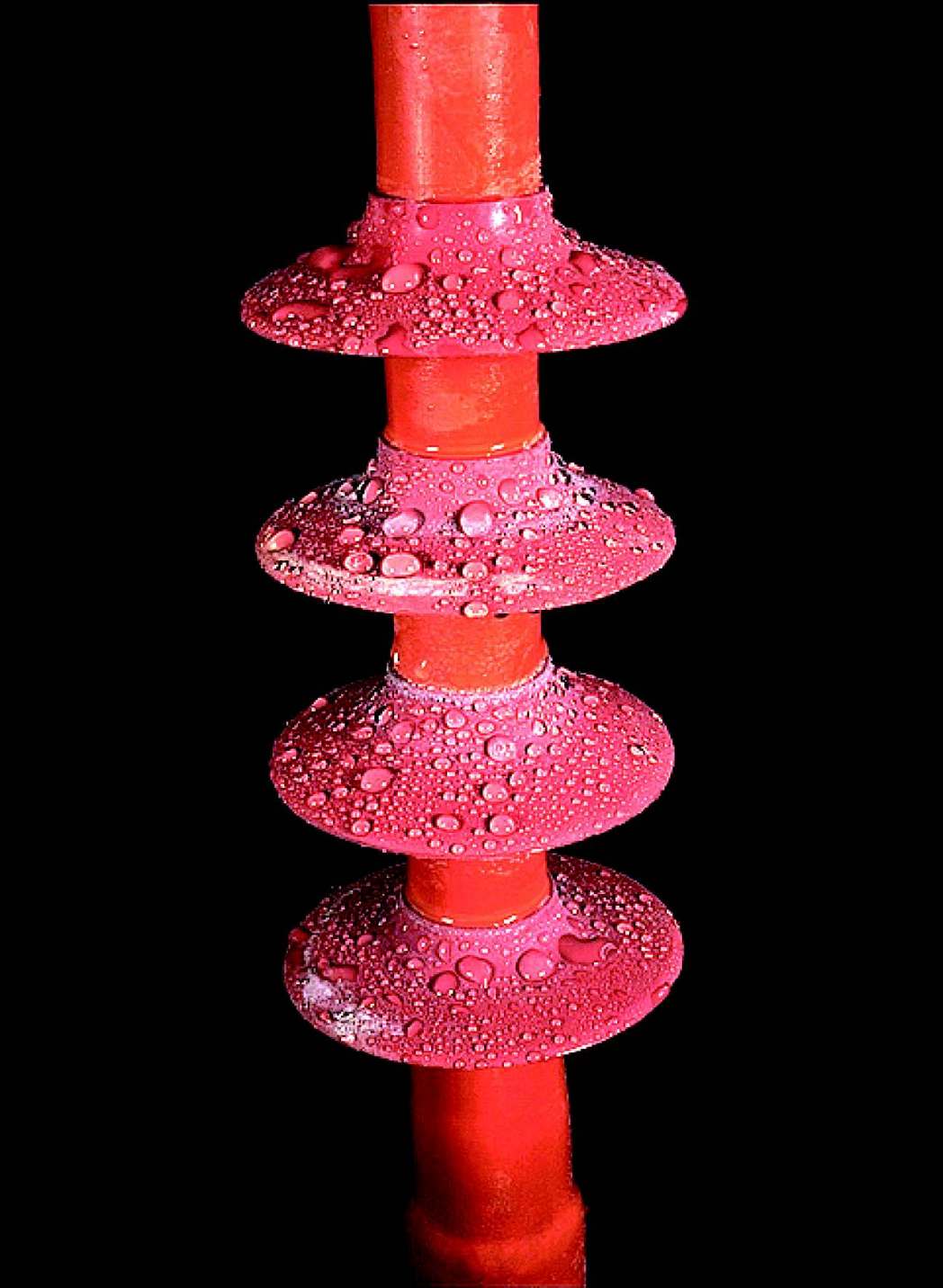

Исключительные гидрофобные характеристики, устойчивость к утечке тока и высокая эластичность силиконового каучука гарантируют постоянную эксплуатационную безопасность.

Все материалы, характеризующиеся исключительно высокой устойчивостью к действию озона и УФ-излучения, уже прошли десятки жёстких испытаний в сложных климатических условиях и доказали свою эффективность в бесчисленном количестве установок по всему миру.

Стандартные гибридные концевые муфты спроетированы для сложных климатических условий и удовлетворяют требованиям стандартов CENELEC и МЭК 60816.
