Устройство регулирования напряжённости электрического поля (стресс-контроля) в средневольтных кабельных аксессуарах Удаление изоляции кабеля и внешнего полупроводящего слоя во время соединения или оконцевания средневольтных кабелей приводит к повреждению структуры кабеля. Кроме того электрическое поле становится очень негомогенным в отдельных точках. Во время этого процесса значение напряжённости электрического поля сильно возрастает, приводя к риску возникновения частичного разряда, пробоя или острым импульсам. Устройство стресс-контроля распределяет исключительно негомогенное электрическое поле на конце кабеля для того, чтобы уменьшить высокую напряжённость поля до некритического значения. Устройство преломляющего стресс- контроля является наиболее подходящим методом для средневольтных кабельных аксессуаров. Оно предлагает следующие значительные преимущества над другими методами: • Более наклонённый дизайн элемента устройства стресс-контроля, позволяющий компактно применять лёгкий монтаж • Уменьшенная чувствительность к некорректному позиционированию или некорректной подготовке кабеля, позволяющая компенсировать ошибки при проведении монтажа Устройство преломляющего стресс-контроля Устройство преломляющего стресс-контроля влияет на электрическое поле посредством комбинации двух изоляционных материалов, имеющих разную диэлектрическую прочность. Изоляционный материал с более высокой диэлектрической константой размещается в зоне, на которой случается более высокая напряжённость электрического поля. Использование термина «преломляющий» происходит из факта отклонения линий электрического поля, которые пересекают поверхность данных материалов под углом (см. рис. 1).

U2jpg


(Рис. 1: Разрыв линий электрического поля в точке перехода между материалами с разными диэлектрическими константами)

При использовании вышеописанного принципа в средневольтных кабельных аксессуарах тонкий элемент устройства стресс-контроля и изоляционный слой размещаются в области над удаляемым краем внешнего полупроводящего слоя (для кабелей с пластиковой изоляцией) или над общей (т.н. Hochstädter) либо свинцовой оболочкой (для кабелей с бумажной изоляцией), или над изоляцией жилы, если изоляция кабеля уже удалена. Этот слой имеет значительно большую диэлектрическую константу (εr), чем изоляционный материал самого кабеля. В результате происходит целенаправленное уменьшение исходной напряжённости поля (см. рис. 2).

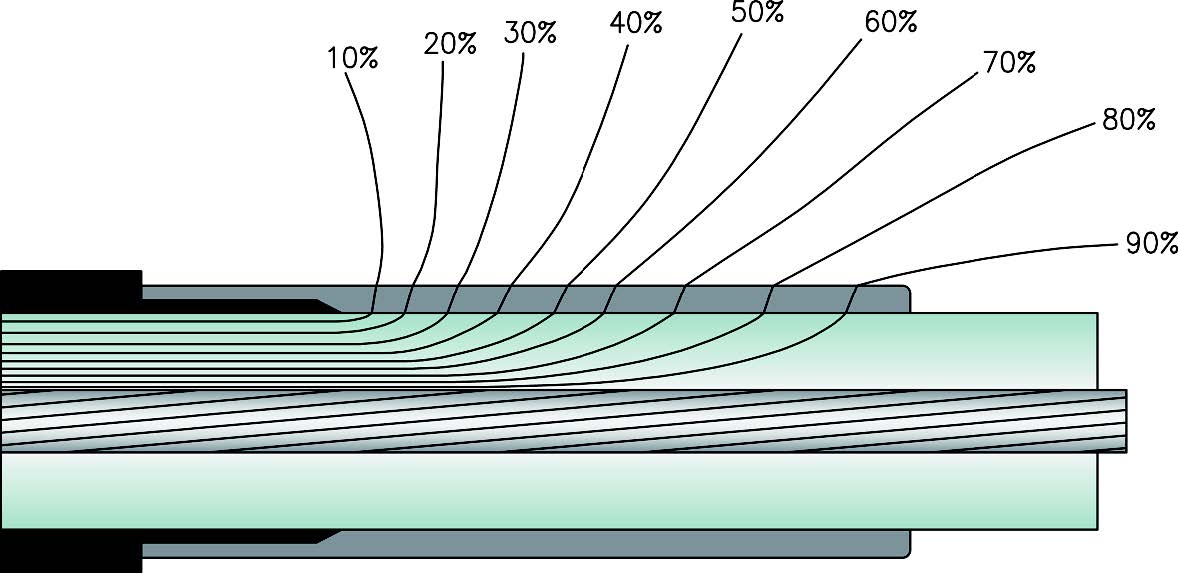

(Рис. 2: Сравнение линий эквипотенциальности в кабеле с пластиковой изоляцией с удалённой изоляцией, с и без устройства преломляющего стресс-контроля)

Элемент устройства стресс-контроля (FSE)

Кроме самого устройства стресс-контроля позиционирование контактных поверхностей изоляции кабеля и аксессуара во время проведения монтажа очень важно. Воздушный пузырь может привести к частичному разряду даже при низких значениях напряжения, особенно в зоне применения устройства стресс-контроля, вызывая пробой аксессуара кабеля. Для того, чтобы избегать этих проблем мы разработали элемент устройства стресс-контроля (FSE), изготовленный из специального силиконового каучука с применением заводского метода литья под давлением. Данный продукт своей уникальностью обязан оптимальному дизайну и особым характеристикам использующегося силиконового каучука HTV. Размеры цилиндрического корпуса уже тщательно отобраны для гарантии того, что один типоразмер элемента устройства стресс-контроля будет совместим с широким диапазоном поперечных сечений средневольтного кабеля. Размеры внутренней цилиндрической зоны позволяют позиционировать элемент FSE на площади с наименьшим возможным поперечным сечением, где он расширяется до нужной величины, обеспечивая постоянное контактное давление на соответствующей основе. Постоянная высокая эластичность силикона гарантирует то, что постоянное давление применяется к контактной поверхности при всех условиях эксплуатации. Высокая газопроницаемость особого материала является существенным преимуществом. В результате постоянного давления на контактную поверхность воздушные карманы, возникающие во время проведения монтажа, будут полностью рассеиваться через материал устройства стресс- контроля в течение нескольких минут (рис. 3). Это защищает аксессуар кабеля от частичного разряда при всех условиях эксплуатации.

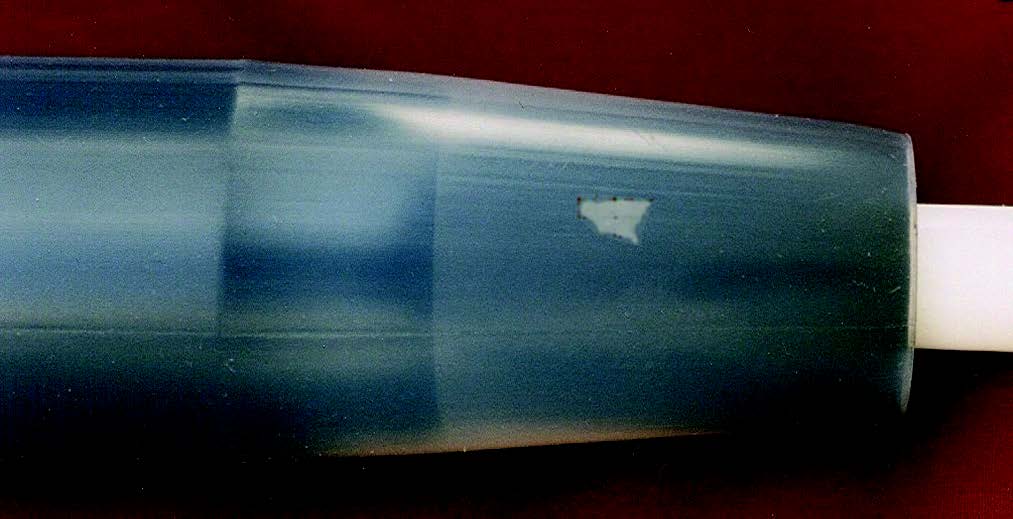

(Рис. 3: Исчезновение воздушного пузыря в промежутке между изоляционным покрытием муфты и элементом FSE)

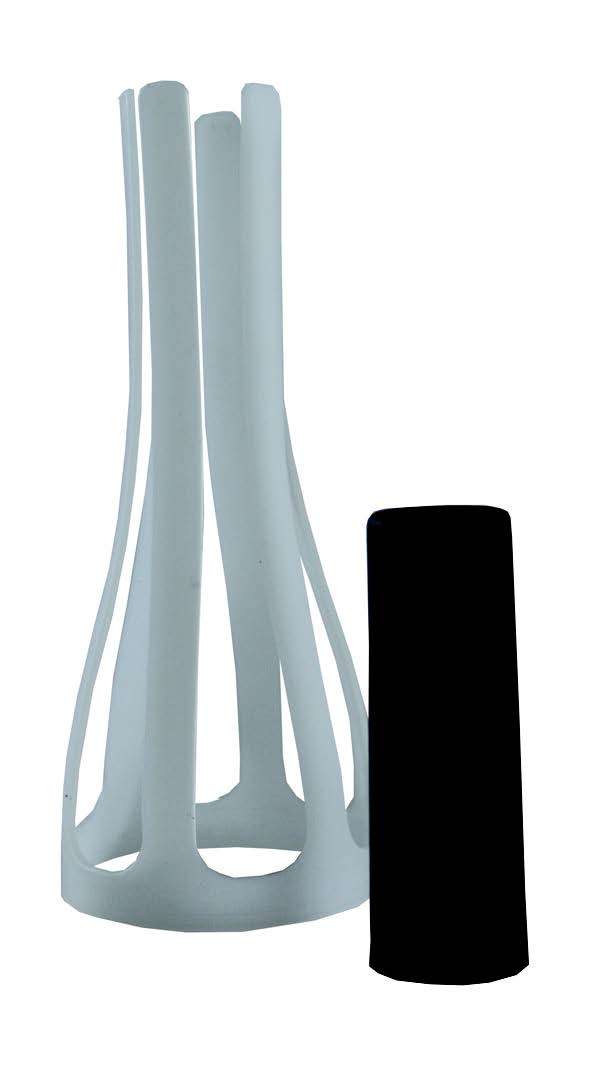

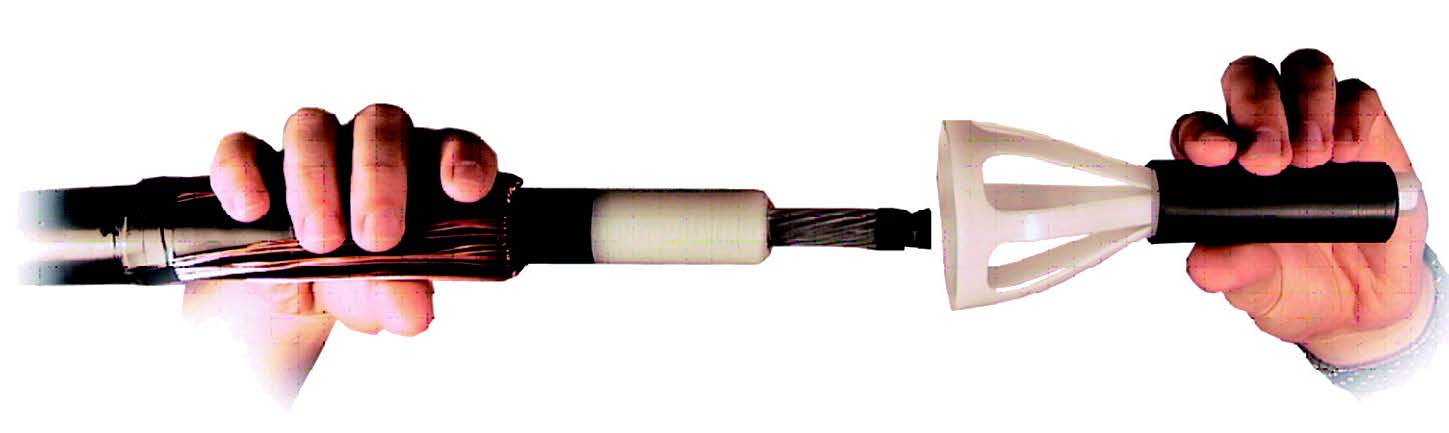

Элементы устройства стресс-контроля могут быть надвинуты поверх любого кабеля безопасно, быстро и легко с помощью вспомогательного надвижного устройства АН, запатентованного Cellpack.
Надвижной вспомогательный компонент уже спроектирован таким образом, чтобы предотвращать повреждение внутренней цилиндрической поверхности элемента устройства стресс-контроля при проведении монтажа.

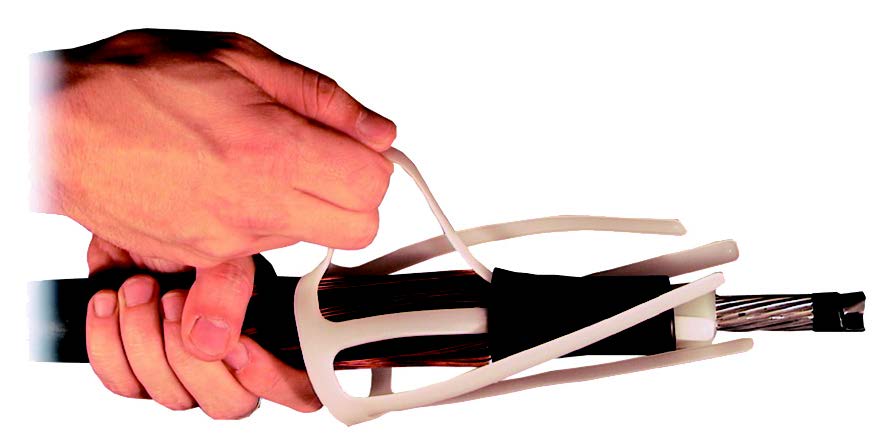

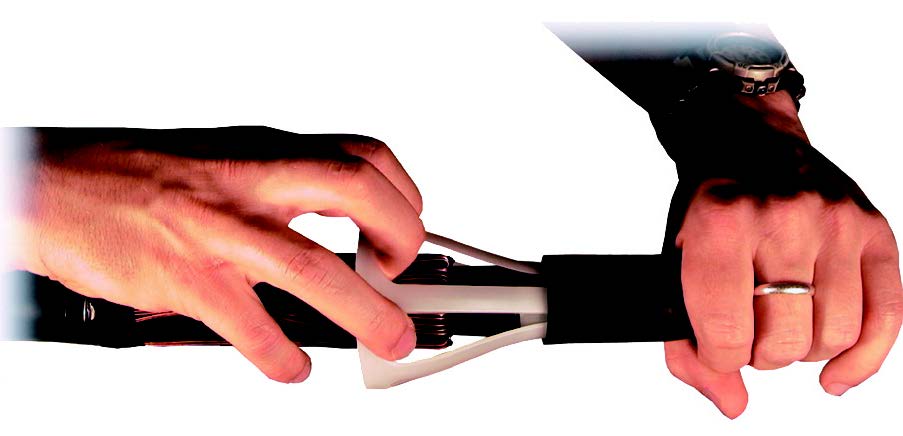

Монтаж концевой муфты с использованием стресс-контроль элемента.
